橡胶同步带与聚氨酯同步带：性能差异及应用前景

介绍

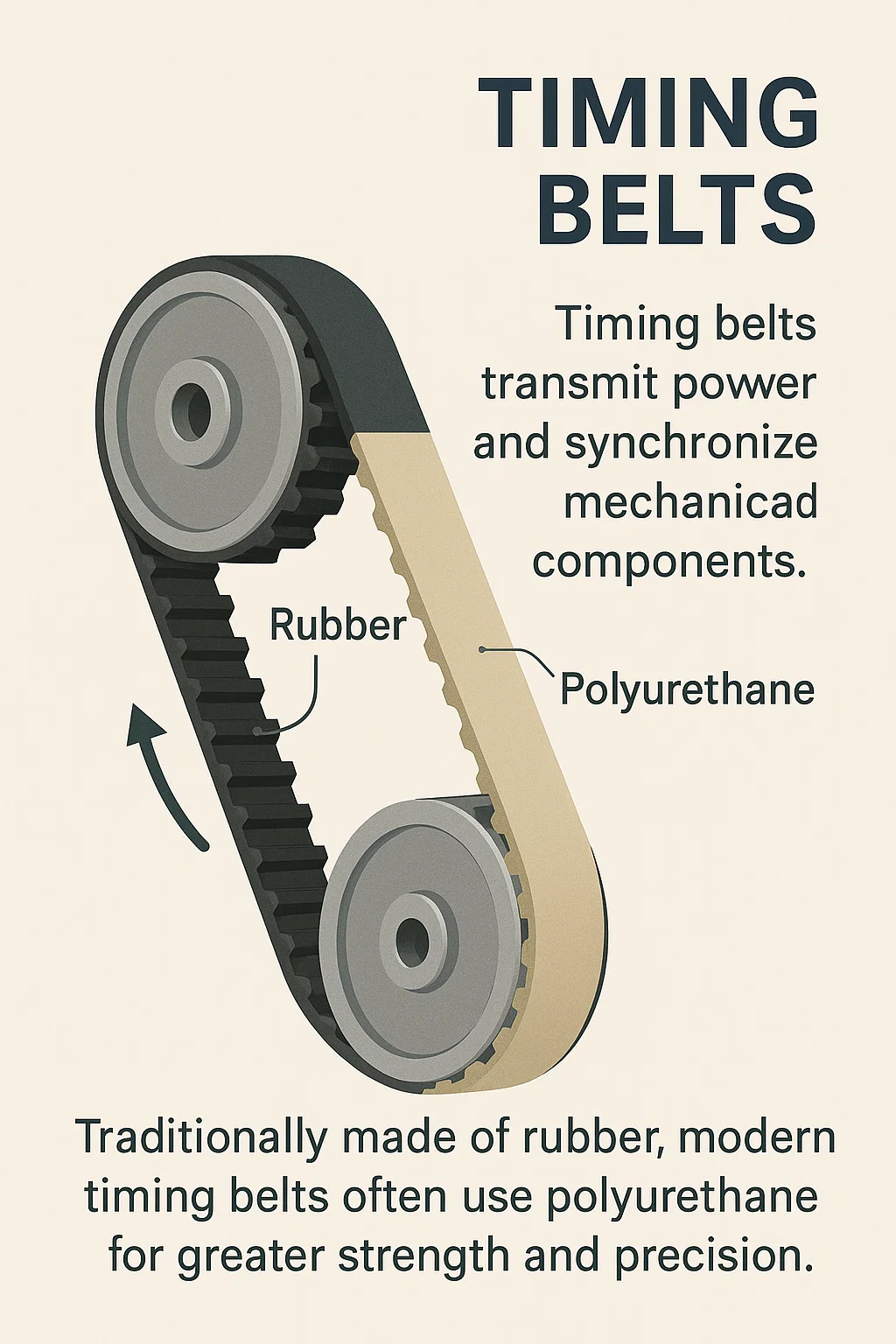

正时皮带是各种机械系统中的关键部件，从汽车发动机到工厂车间的复杂机器人。它们的主要功能是传输动力并同步两个或多个轴的旋转，确保机械部件完美和谐地移动。这种精度对于机械的高效可靠运行至关重要。虽然同步带的基本用途保持不变，但用于制造同步带的材料已经不断发展，以满足现代应用多样化和苛刻的要求。从历史上看，橡胶因其出色的灵活性和成本效益而一直是同步带的首选材料。然而，自动化、机器人技术和高精度机械的兴起导致聚氨酯的使用增加，聚氨酯是一种以其卓越的强度和精度而闻名的合成聚合物。

什么是 橡胶同步带 ？

橡胶同步带是一种柔性齿形带，用于各种机械系统中的动力传输和同步。它是传统且使用最广泛的同步带类型，因其耐用性、灵活性和成本效益而备受赞誉。基本设计由一个连续的环组成，其内表面上模制有齿，这些齿与滑轮上相应的凹槽啮合，以确保同步运动而不会打滑。

成分和材料

虽然这些皮带被称为“橡胶”，但它们是复杂的复合产品。主体由合成橡胶化合物制成，最常见的两种类型是 氯丁橡胶（聚氯丁二烯） 和 HNBR（氢化丁腈橡胶） .

• 氯丁橡胶 (CR) ：氯丁橡胶是一种多功能合成橡胶，以其良好的性能平衡而闻名。它具有良好的耐油性、耐候性和耐臭氧性，适用于各种通用应用。它通常是打印机、复印机和许多工业机器中同步带的首选材料。

• HNBR（氢化丁腈橡胶） ：HNBR 是一种更先进的合成橡胶，是丁腈橡胶氢化的结果。该工艺增强了其性能，具有卓越的耐热、耐油和耐化学品性能。 HNBR 皮带常见于汽车发动机，它们必须承受极端温度并能接触发动机液体。

除了橡胶化合物之外，同步带的强度和尺寸稳定性还由内部增强材料提供。高强度绳索，通常由 玻璃纤维 或者 芳纶（凯夫拉） ，嵌入皮带结构内。这些被称为“张力构件”的绳索至关重要，因为它们可以防止皮带在负载下拉伸，确保精确的定时并保持齿之间的正确节距。皮带的齿和背衬通常覆盖有一层保护层 尼龙布 提高耐磨性、减少摩擦并降低噪音水平。

制造流程

橡胶同步带的生产是一个结合成型和硫化的多步骤过程。该过程一般涉及：

1. 复合混合 ：合成橡胶基料与各种添加剂（如炭黑和增塑剂）混合，以达到所需的物理性能，如硬度和柔韧性。

2. 电源线放置 ：将加固帘线精确地缠绕到圆形模具中以形成受拉构件。

3. 成型和硫化 ：然后将橡胶混合物涂在模具上，包住绳索并形成齿和背衬。然后，组件在称为硫化的过程中受到热量和压力。这会固化橡胶，使聚合物链交联，从而使皮带最终形成耐用的形状。

4. 精加工 ：冷却后，将皮带从模具中取出，并修剪掉多余的材料。最终产品是一条可供使用的无缝环形带。

什么是 聚氨酯同步带 ？

聚氨酯同步带是传统橡胶带的现代替代品，专为需要高精度、清洁度和卓越耐用性的应用而设计。与热固性材料橡胶不同，聚氨酯 (PU) 是一种热塑性弹性体，可采用不同的制造工艺并提供独特的性能优势。这些传送带的特点是光滑、通常为白色或透明的外观，在卫生和准确性至关重要的行业中特别受欢迎。

成分和材料

聚氨酯同步带的核心是其本体，其由聚氨酯化合物制成。使用的聚氨酯主要有两种类型：

• 酯基聚氨酯 ：这种类型具有出色的拉伸强度、耐磨性和高负载能力。然而，它可能容易发生水解，随着时间的推移，在有水或高湿度的情况下会发生降解。

• 醚基聚氨酯 ：醚基聚氨酯以其卓越的耐水解性而闻名，在潮湿环境中更稳定。它还在低温下保持良好的柔韧性，使其适用于更广泛的操作条件，尽管其拉伸强度可能略低于酯基 PU。

与橡胶带类似，聚氨酯带的拉伸强度来自内部增强。最常见的受拉构件是 钢丝绳 ，提供卓越的尺寸稳定性和极低的伸长率，确保精确一致的计时。对于需要更大灵活性或非磁性材料的应用， 凯夫拉（芳纶） 或者 不锈钢绳 也被使用。可以在齿上添加尼龙或其他织物饰面，以降低摩擦系数、提高耐磨性并降低噪音。

制造流程

聚氨酯同步带的制造不同于橡胶的硫化过程。两种主要方法是挤出和模压。

• 挤压 ：此工艺用于制造开口同步带。熔融的聚氨酯被推过模具，形成皮带的连续轮廓，包括皮带齿和主体。增强帘线同时送入挤出机，成为带束结构的一个组成部分。然后将这些带切割成所需的长度，并可以使用热焊接工艺连接形成环形带。

• 成型 ：对于真正的环形高精度传送带，采用铸造或模制工艺。模具中充满液态聚氨酯，将精确放置的张力线封装起来。这种方法允许无缝带没有任何拼接或接头，提供最大的强度和尺寸稳定性，使其成为高负载和关键同步应用的理想选择。

主要区别：橡胶同步带与聚氨酯同步带

橡胶和聚氨酯同步带之间的选择取决于对其材料特性和性能特征的详细了解。虽然它们都具有相同的基本目的，但它们不同的组成导致在各种应用中具有不同的优点和缺点。

材料特性

地产橡胶	同步带聚氨酯	正时皮带
作品	氯丁橡胶或氢化丁腈橡胶合成橡胶与玻璃纤维或芳纶线。	酯基或醚基聚氨酯，带有钢丝或凯夫拉纤维帘线。
抗拉强度	好的。适用于许多通用电力传输应用。	优异。由于聚氨酯和普通钢丝帘线增强材料的固有特性，强度显着提高。
伸长	负载下伸长率较高，这可能会导致随着时间的推移而拉伸并降低计时精度。	伸长率非常低，尤其是钢丝绳。保持尺寸稳定性和高精度。
硬度	通常较软，具有较低的肖氏 A 硬度等级（例如 80 肖氏 A）。这有助于实现良好的灵活性和减振性能。	通常较硬，具有较高的肖氏 A 硬度等级（例如 90 肖氏 A）。这提供了更高的刚性和精度，但灵活性较差。
耐温性	好的。 HNBR 橡胶具有较宽的温度范围，通常为 -30°C 至 130°C，使其适用于汽车发动机。	很好，但连续使用的范围通常较窄，通常为 -30°C 至 80°C。一些专门的配方可以扩展这个范围。
耐化学性	因橡胶类型而异。氯丁橡胶具有相当的耐油性，但氢化丁腈橡胶 (HNBR) 对更广泛的化学品和油具有卓越的耐受性。	出色的。聚氨酯对油、油脂、脂肪和许多化学品具有很强的耐受性，这对于食品加工和工业应用至关重要。
耐磨性	好的。橡胶的天然柔韧性和成分使其能够有效处理颗粒物质和粗糙表面。	出色的。聚氨酯固有的韧性可提供卓越的耐磨性、耐切割性和耐磨性，从而在高磨损环境中延长使用寿命。

性能特点

• 负载能力 ：聚氨酯输送带由于其优异的拉伸强度和低伸长率，通常具有较高的负载能力。钢制受拉构件允许它们传输更多的动力并处理更重的负载，而不会拉伸或变形。

• 精度和准确度 ：这是一个关键的区别。聚氨酯传送带的最小伸长率确保了卓越的精度，使其成为精确定位和同步运动至关重要的应用的首选，例如机器人和数控机械。橡胶带具有较大的拉伸力，不太适合这些高精度任务。

• 噪音水平 ：橡胶的成分更柔软、更有弹性，并且具有减振特性，通常可以实现更安静的操作。聚氨酯皮带更硬、更坚硬，有时会产生更多噪音，特别是在高速或高张力下。

• 减振 ：橡胶具有出色的减振和吸收冲击能力，这对于注重平稳运行和降噪的应用（例如汽车发动机或打印机）来说是一个显着优势。由于聚氨酯皮带的刚性，其减振效果较差。

耐用性和寿命

• 耐磨性 ：聚氨酯皮带具有出色的耐磨性，特别是耐磨性和齿剪切性。这使得它们在肮脏或高摩擦环境中的使用寿命更长。虽然橡胶带也很耐用，但它们在磨损条件下更容易磨损和脱落。

• 老化效应 ：橡胶，尤其是氯丁橡胶，随着时间的推移，很容易因臭氧和紫外线照射而降解，导致开裂和硬化。这个过程称为“老化”，会缩短皮带的使用寿命。聚氨酯对这些环境因素的抵抗力更强，可提供更长、更稳定的使用寿命。

• 环境因素 ：聚氨酯具有更高的耐化学性，使其成为暴露于油、溶剂或清洁剂的环境中更可靠的选择。另一方面，HNBR 橡胶优越的温度范围使其更适合发动机舱的高热条件。

橡胶同步带的应用

橡胶同步带兼具灵活性、耐用性和成本效益，是多种行业动力传输的主力。它们的弹性和吸收冲击的能力使它们成为许多常见应用的可靠选择。

汽车行业

这可以说是橡胶同步带最著名和最关键的应用。

• 发动机正时 ：在许多内燃机中，橡胶正时皮带用于同步曲轴和凸轮轴的旋转。这可确保发动机的气门在四冲程循环所需的精确时刻打开和关闭，从而保证高效燃烧。这些皮带中使用的 HNBR 橡胶经过专门配制，可承受发动机舱内的高温、油和持续应力。

• 附件驱动器 ：虽然蛇形皮带在配件中更为常见，但一些较旧的设计和特定应用仍然使用较小的正时皮带来驱动水泵、油泵或增压器等部件。

工业机械

橡胶同步带是通用工业设备中的主要产品，这些设备需要强大的动力传输而不需要极高的精度。

• 输送系统 ：在物料搬运中，橡胶同步带广泛用于输送产品。它们的灵活性使它们能够缠绕较小直径的滑轮，并且它们的齿形设计确保输送机以恒定的防滑速度移动，这对于生产线至关重要。

• 动力传输 ：许多类型的工业机械，从搅拌机和压机到织机和木工工具，都使用橡胶同步带进行动力传输。它们是传统链条和齿轮的可靠且维护成本低的替代品。

其他应用

橡胶同步带的多功能性延伸至各种其他消费和商业设备。

• 打印机和复印机 ：在办公设备中，同步带对于同步移动打印头和纸盘至关重要。橡胶的低噪音和减振特性在这些应用中是一个显着的优势，因为它们有助于更安静的运行。

• 家用电器 ：从吸尘器到洗衣机，同步带用于将动力从电机传输到各种机械部件。

• 健身器材 ：跑步机和其他锻炼机器使用同步带驱动其运动部件，提供可靠、流畅的用户体验。

聚氨酯同步带的应用

聚氨酯同步带具有卓越的强度、尺寸稳定性和耐环境因素能力，是性能和可靠性不容忽视的高科技、精密驱动和专业应用的首选。

机器人技术

对精确精度和可重复运动的需求使得聚氨酯传送带在机器人技术中不可或缺。

• 精密运动 ：在机械臂和线性执行器中，这些皮带用于控制关节和末端执行器的运动。钢增强聚氨酯传送带的最小伸长确保机器人能够移动到其编程指定的精确坐标，这是焊接、装配和拾放操作等任务的关键要求。

自动化和物料搬运

聚氨酯传送带因其耐用性和清洁性而成为现代自动化的基石。

• 高精度设备 ：电子制造等行业依靠同步带来精确定位电路板上的组件。自动检查系统和分拣机也利用这些皮带来确保组件以亚毫米精度移动和对齐。

• 物料搬运 ：在物料搬运系统中，尤其是那些处理重负载或需要高速的系统中，聚氨酯皮带可提供必要的强度和耐磨性。它们通常用于自动化仓库和配送中心，用于移动大型或重型物品的输送机。

高精度设备

聚氨酯的低拉伸和高强度特性使其成为敏感和关键应用的理想材料。

• 医疗器械 ：在诊断机械、实验室自动化和患者处理系统等医疗设备中，同步带必须以极高的精度和可靠性运行。聚氨酯的不脱落特性以及对化学品和清洁剂的耐受性对于维持无菌环境也至关重要。

• 科学仪器 ：从望远镜到显微镜和光谱仪，科学仪器都需要皮带提供精确、可重复的运动来调整和定位精密部件。聚氨酯传送带的尺寸稳定性可确​​保仪器长期保持校准和精度。

洁净室和食品加工

聚氨酯传送带是无菌环境的首选。

• 洁净室应用 ：聚氨酯的不脱落特性使其适用于洁净室环境，例如半导体制造和制药中使用的洁净室环境，其中空气中的颗粒必须保持在绝对最低限度。

• 食品加工 ：聚氨酯具有出色的耐化学性和耐磨性，这意味着它可以承受使用刺激性清洁剂的反复冲洗以及接触食品而不会降解。具有光滑或织物涂层表面的皮带用于输送食品，符合严格的卫生标准。

优点和缺点

在橡胶和聚氨酯同步带之间进行选择需要根据应用的具体需求权衡各自的优缺点。两种材料在成本、性能和耐用性方面都具有独特的优势和权衡。

橡胶同步带

优点

• 性价比高 ：橡胶同步带的制造成本通常低于聚氨酯同步带，这使其成为各种通用应用的经济高效的解决方案。较低的初始成本是其广泛使用的一个主要因素。

• 良好的柔韧性 ：橡胶成分较软，具有更大的柔韧性。这意味着它们可以与较小直径的皮带轮一起使用，并且可以用于需要皮带导航急转弯或复杂路径的应用中。

• 出色的减振性能 ：橡胶的天然弹性使其能够非常有效地吸收冲击和阻尼振动。这使得运行更安静，并减少轴承和其他部件的磨损，使其成为优先考虑降噪的系统的理想选择。

• 成熟的技术 ：橡胶同步带已使用数十年，是一项众所周知且可靠的技术。它们的性能是可预测的，并且有大量关于其使用和维护的数据和专业知识。

缺点

• 强度较低 ：与聚氨酯相比，橡胶的固有拉伸强度较低，并且在重负载下更容易拉伸。这可能会导致高压力应用中的计时精度降低和使用寿命缩短。

• 耐化学性较低 ：虽然 HNBR 具有良好的耐油性，但橡胶一般更容易因接触某些化学品、溶剂和臭氧而降解，从而导致过早失效。

• 老化效应 ：随着时间的推移，由于暴露在紫外线和环境因素下，橡胶会变脆并破裂，这一过程称为“老化”。这就需要定期检查和更换。

• 脱落的可能性 ：在高磨损应用中，橡胶带可能会脱落小颗粒，这在洁净室环境或食品加工厂中可能是一个问题。

聚氨酯同步带

优点

• 高强度和承载能力 ：聚氨酯输送带采用钢丝或芳纶线增强，具有卓越的拉伸强度和极低的伸长率。与橡胶相比，这使得它们能够承受更高的负载并提供卓越的动力传输。

• 优异的耐化学性 ：聚氨酯对油、油脂、溶剂和其他化学品具有高度耐受性，非常适合在存在此类物质的工业环境中使用。

• 卓越的精度和准确度 ：聚氨酯传送带的低拉伸性可确保其保持尺寸稳定性，从而提供极其精确且可重复的定位。这对于机器人和其他高精度机械来说是一个关键优势。

• 耐磨性 ：聚氨酯本身坚韧耐用，具有出色的耐磨性和耐磨性。这意味着恶劣环境下的使用寿命更长。

• 清洁运营 ：聚氨酯输送带不会像橡胶那样脱落颗粒，使其成为洁净室和食品级应用（需要考虑污染问题）的首选材料。

缺点

• 成本较高 ：聚氨酯传送带的特殊材料和制造工艺使其比橡胶传送带更昂贵，无论是初始购买还是更换。

• 不太灵活 ：聚氨酯的硬度和刚性较高，使得这些皮带的柔韧性不如橡胶皮带。这在滑轮直径较小或布线路径复杂的应用中可能是一个缺点。

• 可能产生更多噪音 ：由于其刚性，聚氨酯传送带在运行时声音可能较大，尤其是在高速时，并且它们在减震方面效果较差。

• 水解敏感性（酯基） ：酯基聚氨酯在暴露于水或高湿度时会随着时间的推移而降解，这可能是某些应用中的限制因素。然而，基于醚的聚氨酯在很大程度上缓解了这个问题。

选择时要考虑的因素

选择正确的同步带是一项关键决策，直接影响机械系统的性能、寿命和成本效益。对应用程序的具体要求进行彻底评估至关重要。以下是在选择橡胶同步带和聚氨酯同步带时需要考虑的关键因素。

申请要求

第一个也是最重要的考虑因素是应用程序本身的性质。

• 负载和速度 ：对于高扭矩和重负载应用，卓越的拉伸强度和低伸长率 聚氨酯带 让他们成为明确的选择。它们能够在不拉伸的情况下承受更大的力，从而确保可靠的动力传输。对于较轻的负载或具有中等速度要求的应用， 橡胶带 通常是足够的并且更经济。

• 精度和准确度 ：如果应用需要精确且可重复的定位，例如在机器人、数控机床或科学仪器中，则最小拉伸距离 聚氨酯带 是一个不可协商的特征。如果少量的位置变化是可以接受的，例如在简单的传送系统中， 橡胶带 可能就足够了。

• 路线和滑轮尺寸 ：皮带的灵活性也至关重要。对于具有复杂布线、多个弯曲或小滑轮直径的应用， 橡胶带 允许更轻松的安装并减少皮带上的压力。 聚氨酯输送带 刚性更强，更适合滑轮直径较大的更简单的线性应用。

成本考虑

虽然初始购买价格是一个因素，但全面的成本分析应包括长期费用。

• 初始成本 : 橡胶带 前期费用几乎总是比较便宜。这使得它们成为低成本制造和消费产品的首选，因为成本是主要的设计限制。

• 长期维护和使用寿命 : 聚氨酯输送带 尽管初始成本较高，但由于其卓越的耐磨性和耐化学性，通常具有较长的使用寿命，并且需要较少的维护。这可以降低机器整个使用寿命内的总拥有成本，特别是在停机成本高昂的关键或高磨损应用中。相反，需要更频繁地更换 橡胶带 从长远来看，在苛刻的环境中可能会使其成本更高。

环境条件

操作环境会对皮带的性能和使用寿命产生重大影响。

• 温度 ：如果皮带将暴露在极端温度下，特别是发动机舱内的高温下， 氢化丁腈橡胶带 由于其工作温度范围宽，是理想的选择。对于在典型环境温度下运行的应用，两种材料都适用，但检查皮带的具体温度额定值非常重要。

• 化学品暴露 ：在接触油、油脂或腐蚀性清洁剂的环境中，优异的耐化学性 聚氨酯带 使它们成为更优越、更可靠的选择。

• 磨料污染物 ：对于在多尘或肮脏的环境中运行的系统，皮带可能会暴露在磨料颗粒中， 聚氨酯带 将确保更长的使用寿命并降低过早失效的风险。在更清洁的环境中， 橡胶带 表现完美。

维护和保养

正确的维护和保养对于最大限度地延长任何同步带的使用寿命并确保其可靠的性能至关重要，无论其材质如何。虽然检查的基本原理相似，但橡胶带和聚氨酯带都需要考虑细微差别。

橡胶同步带

橡胶同步带的维护重点是管理老化、磨损和环境暴露的影响。

• 检查指南 ：定期目视检查至关重要。技术人员应寻找磨损和损坏的迹象，包括：

  • 裂纹或脆性 ：这些是老化和臭氧或紫外线暴露造成的退化迹象。裂纹通常出现在皮带的背衬或齿之间。

  • 边缘磨损或脱落 ：这表明对准不当、张力过大或外壳磨损。

  • 牙齿缺失或损坏 ：明显的迹象表明皮带已磨损，失去了与皮带轮正确啮合的能力。

  • 釉面或光亮表面 ：这表明滑轮存在打滑或问题，可能导致过热和过早失效。

• 张紧 ：正确的张力至关重要。皮带太紧会导致皮带和轴承过度磨损，而皮带太松会打滑，导致正时错误和功率损失。始终遵循制造商推荐的张紧程序，通常涉及张力计。

• 更换间隔 ：由于橡胶的老化效应，这些皮带通常具有建议的更换间隔，通常由设备制造商指定（例如，对于汽车应用，每 5 年或 100,000 英里）。遵守这些准则至关重要，因为正时皮带的灾难性故障可能会导致设备遭受严重且代价高昂的损坏。

聚氨酯同步带

聚氨酯同步带的维护更注重确保正确对准和管理与其材料特性相关的特定磨损模式。

• 检查指南 ：虽然这些皮带更耐用，但也不能避免磨损。检查要点包括：

  • 牙齿或绳索上的磨损 ：寻找牙齿上是否有磨损或磨损的迹象，这可能表明牙齿未对准。钢丝或凯夫拉纤维绳虽然坚固，但可能会因侧向负载或滑轮对准不当而损坏。

  • 变色或表面损坏 ：虽然聚氨酯具有耐化学性，但暴露于某些腐蚀性物质或极端温度下可能会导致变色或软化。

  • 接头完整性 ：对于已焊接成环形环的开口带，应检查接头的完整性，以确保其没有分离或损坏。

• 张紧 ：与橡胶带类似，保持正确的张力至关重要。鉴于它们的伸长率较低，避免过度张紧就显得尤为重要，因为这会给轴承带来巨大的压力。

• 更换间隔 ：聚氨酯同步带由于其卓越的耐磨性和抗老化性，通常比橡胶带具有更长的使用寿命。更换通常基于“基于条件”的方法，而不是固定的间隔。当皮带出现明显的磨损或损坏迹象时，应进行更换，使其能够在整个使用寿命内使用。随着时间的推移，这会减少浪费和维护成本。

对于这两种类型的皮带，确保操作环境尽可能清洁、皮带轮和链轮状况良好且正确对齐也很重要。无论皮带的材质如何，碎片、未对准的部件和磨损的皮带轮都会显着缩短皮带的使用寿命。

未来趋势和创新

同步带行业是一个充满活力的领域，不断发展以满足新技术和更严格的性能标准的需求。虽然同步带的核心功能保持不变，但材料的进步和“智能”技术的集成正在塑造橡胶和聚氨酯带的未来。

材料和制造的进步

制造商不断创新以提高同步带材料的性能。

• 下一代复合材料 ：趋势是使用先进复合材料来制造具有更高拉伸强度、灵活性和耐环境因素的输送带。对于橡胶带来说，这意味着 HNBR 和其他弹性体的新配方，以及使用更先进的增强线（如芳纶或碳纤维）来增加强度并减少拉伸。

• 专用聚氨酯配方 ：对于聚氨酯输送带，创新的重点是创造能够承受更高温度或对特定化学品具有更好耐受性的专用配方。这包括开发具有增强耐水解性的酯基聚氨酯和具有改进强度的醚基聚氨酯。

• 带油技术 ：汽车行业的一个主要趋势是使用“油中皮带”(BIO) 系统，其中正时皮带浸没在发动机油中运行。这项技术由福特等制造商首创，可减少摩擦、提高安静度并延长皮带寿命。它需要能够承受持续暴露于热油的特殊橡胶化合物。

带传感器的智能同步带

智能技术的集成将彻底改变同步带市场，特别是在工业自动化和精密应用领域。

• 集成传感器 ：下一代同步带可能会将嵌入式传感器（例如应变计或温度传感器）直接集成到同步带的结构中。这些传感器将提供有关皮带张力、温度和磨损程度的实时数据。

• 预测性维护 ：通过持续监测皮带的状况，这些“智能”皮带将实现预测性维护。系统可以仅在皮带实际接近其使用寿命时提醒维护人员更换皮带，而不是依赖固定的更换间隔或目视检查。这将最大限度地减少停机时间、防止灾难性故障并优化维护计划。

• 物联网和数据分析 ：来自智能传送带的数据可以集成到工厂的工业物联网 (IIoT) 生态系统中。然后，可以使用高级分析来识别趋势、优化机器性能，甚至在潜在问题发生之前进行预测。

虽然电动汽车的兴起将减少新型乘用车对同步带的需求，但内燃机的庞大安装基础以及工业自动化、机器人和高精度机械的持续增长将确保在可预见的未来橡胶和聚氨酯同步带的市场强劲且不断发展。
