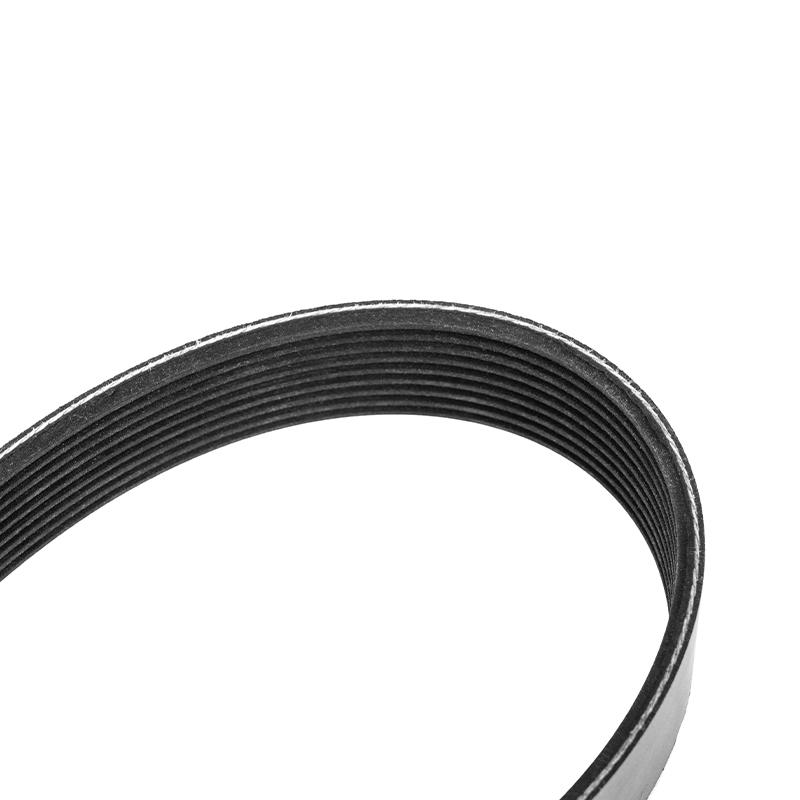

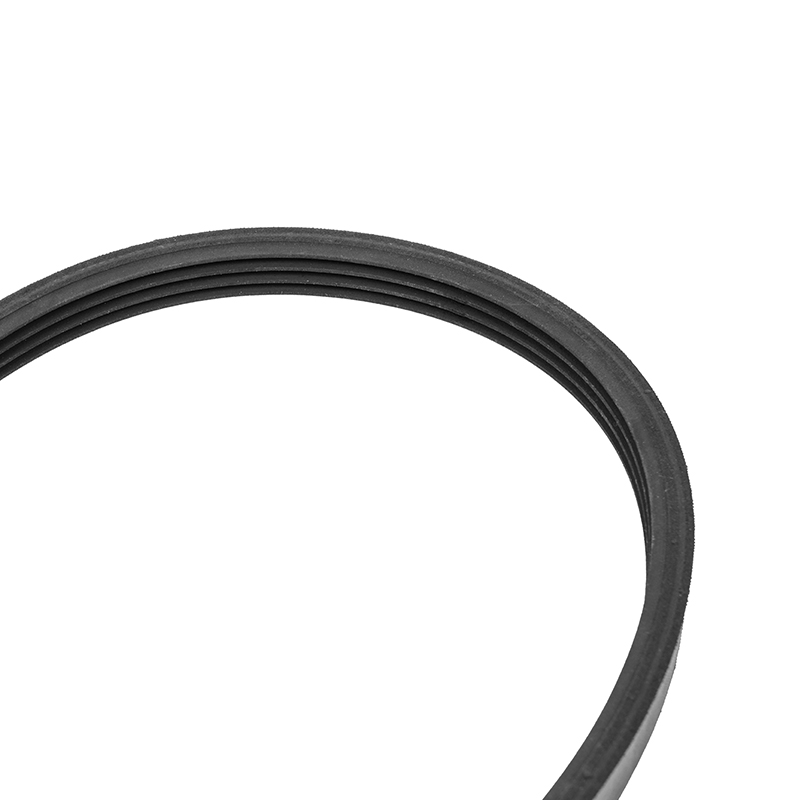

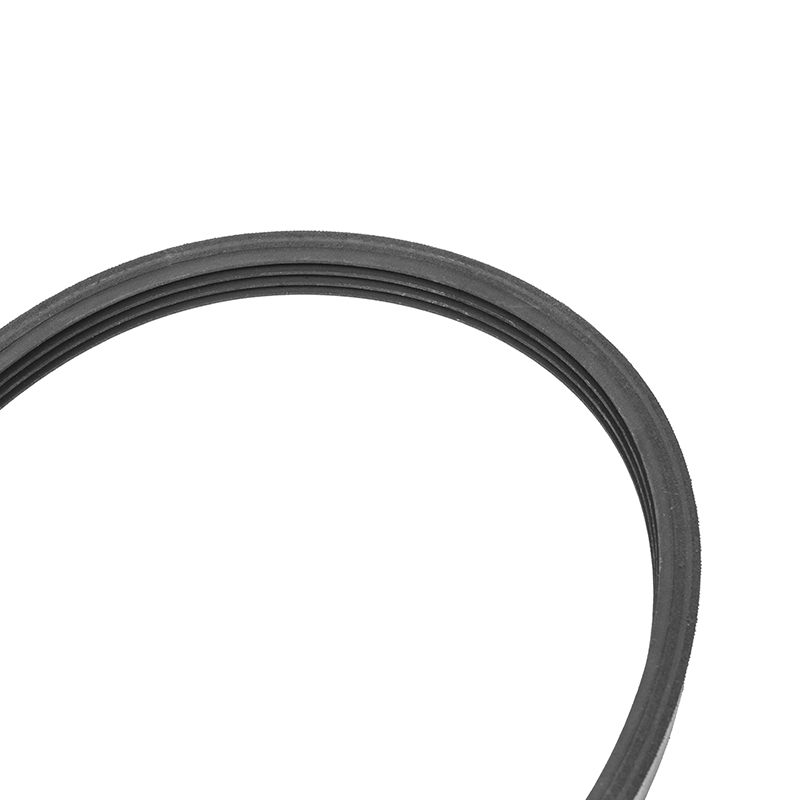

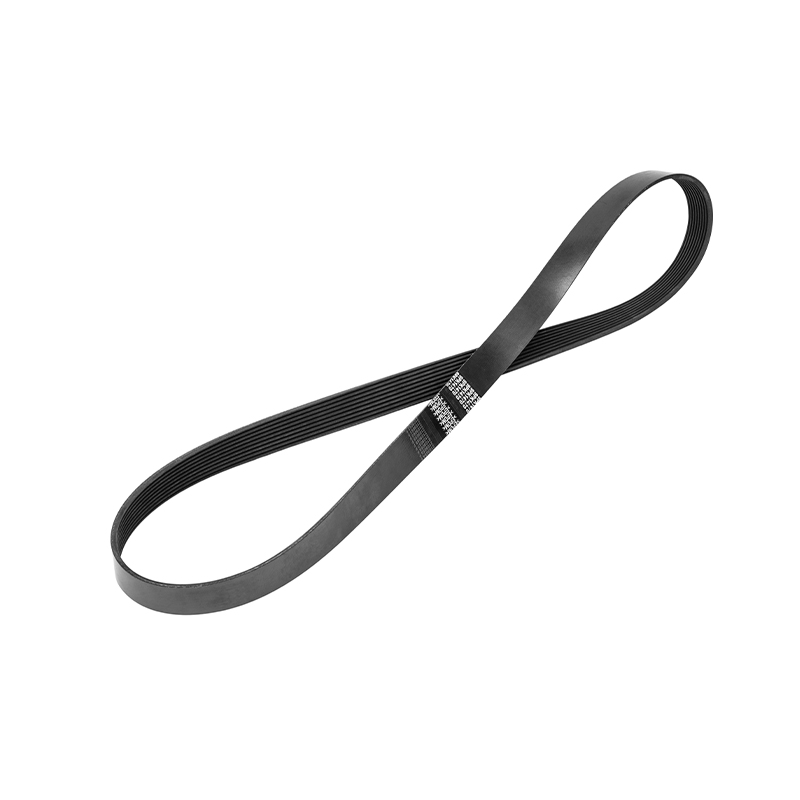

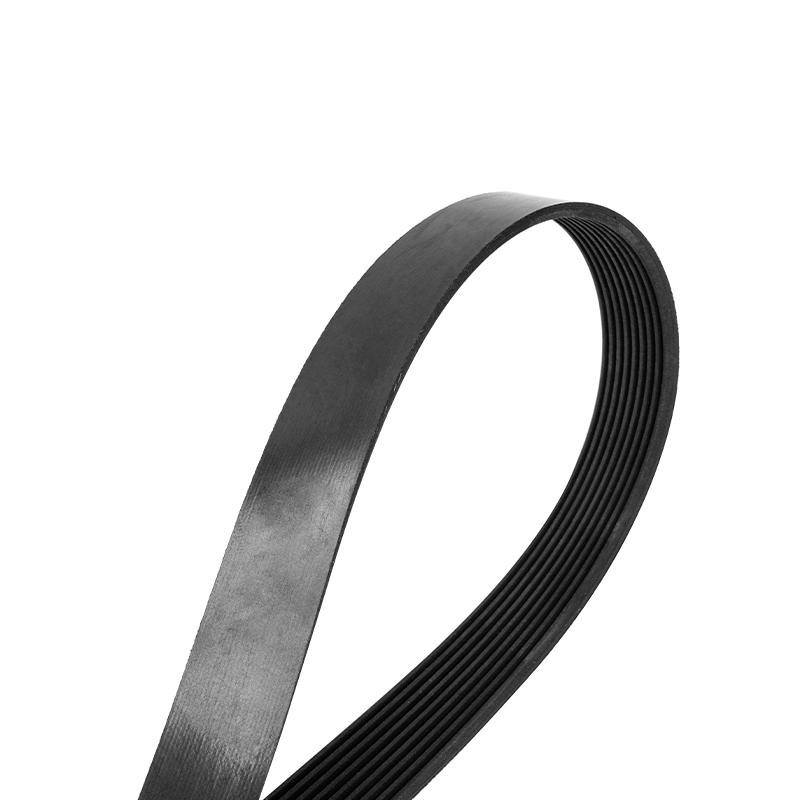

多楔带

‌多楔带‌，又称为多沟带或多槽带，是一种以平带为基体、内表面排布有等间距纵向40°梯形楔的环形橡胶传动带，其工作面为楔的侧面‌，多楔带的结构特点使其在传动过程中具有较大的传递功率、振动小、运行平稳等优势，特别适用于要求三角带根数较多或轮轴线垂直于地面的传动场合‌

1、传动功率大,空间相同时比普通V带的传动 功率高30%。
2、带体薄，柔软性好,适应带轮直径小的传 动,也适应高速传动,带速可达40m/s 。
3、加入短纤维补强可承受较高的横向压力,增 加带楔压性能,减少受力后变形;且结构紧凑、 振动小，运转更平稳。
4、具有耐寒耐热、耐油抗腐、抗曲挠、耐磨、 耐老化、使用伸长小,寿命长等特性。

上一篇：没有上一篇下一篇：多楔轮
  • 规格
  • 联系我们

  • 多楔带的特性:


    1、传动功率大,空间相同时比普通V带的传动 功率高30%。
    2、带体薄，柔软性好,适应带轮直径小的传 动,也适应高速传动,带速可达40m/s :
    3、加入短纤维补强可承受较高的横向压力,增 加带楔压性能,减少受力后变形;且结构紧凑、 振动小，运转更平稳。
    4、具有耐寒耐热、耐油抗腐、抗曲挠、耐磨、 耐老化、使用伸长小,寿命长等特性。

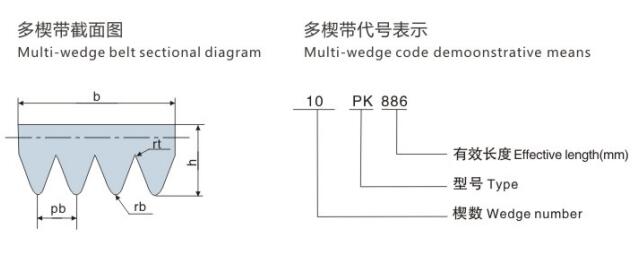

    多楔带截面尺寸



    型号 PH PJ PK PL PM
    楔距 1.60 2.34 3.56 4.70 9.40
    楔顶圆弧半径rb,最小值 0.30 0.40 0.50 0.40 0.75
    槽底圆弧半径rt,最大值 0.15 0.20 0.25 0.40 0.75
    带高h,近似值 2.6±0.1 3.6±0.2 4.8±0.3 7.0±0.3 12±0.3





    PH型



    规格 有效长度
    PH509
    PH561
    PH621
    PH701
    PH725    		 509.00
    561.00
    621.00
    701.00
    725.00
    PH770
    PH848
    PH962
    PH977
    PH1044    		 770.00
    848.00
    962.00
    977.00
    1044.00
    PH1131
    PH1169
    PH1217
    PH1278
    PH1382    		 1131.00
    1169.00
    1217.00
    1278.00
    1382.00
    PH1476
    PH1517
    PH1646
    PH1725
    PH1832    		 1476.00
    1517.00
    1646.00
    1725.00
    1832.00
    PH1942
    PH2196
    PH2666    		 1942.00
    2196.00
    2666.00





    PJ型



    规格 有效长度
    PJ508
    PJ560
    PJ620
    PJ700
    PJ724    		 508.00
    560.00
    620.00
    700.00
    724.00
    PJ769
    PJ847
    PJ961
    PJ976
    PJ1043    		 769.00
    847.00
    961.00
    976.00
    1043.00
    PJ1130
    PJ1168
    PJ1216
    PJ1277
    PJ1381    		 1130.00
    1168.00
    1216.00
    1277.00
    1381.00
    PJ1475
    PJ1516
    PJ1645
    PJ1724
    PJ1831    		 1475.00
    1516.00
    1645.00
    1724.00
    1831.00
    PJ1941
    PJ2195
    PJ2665    		 1941.00
    2195.00
    2665.00







    PK型



    规格 有效长度
    PK503
    PK555
    PK615
    PK695
    PK719    		 503.00
    555.00
    615.00
    695.00
    719.00
    PK764
    PK842
    PK956
    PK971
    PK1038    		 764.00
    842.00
    956.00
    971.00
    1038.00
    PK1125
    PK1163
    PK1211
    PK1272
    PK1376    		 1125.00
    1163.00
    1211.00
    1272.00
    1376.00
    PK1470
    PK1511
    PK1640
    PK1719
    PK1826    		 1470.00
    1511.00
    1640.00
    1719.00
    1826.00
    PK1936
    PK2190
    PK2660    		 1936.00
    2190.00
    2660.00







    PL型



    规格 有效长度
    PL683
    PL707
    PL752
    PL830
    PL944    		 683.00
    707.00
    752.00
    830.00
    944.00
    PL959
    PL1026
    PL1113
    PL1151
    PL1199    		 959.00
    1026.00
    1113.00
    1151.00
    1199.00
    PL1260
    PL1364
    PL1458
    PL1499
    PL1628    		 1260.00
    1364.00
    1458.00
    1499.00
    1628.00
    PL1707
    PL1814
    PL1924
    PL2178
    PL2250    		 1707.00
    1814.00
    1924.00
    2178.00
    2250.00
    PL2362
    PL2482
    PL2751    		 2362.00
    2482.00
    2751.00







    PM型



    规格 有效长度
    PM1322
    PM1335
    PM1364
    PM1375
    PM1445    		 1322.00
    1335.00
    1364.00
    1375.00
    1445.00
    PM1470
    PM1492
    PM1524
    PM1550
    PM1615    		 1470.00
    1492.00
    1524.00
    1550.00
    1615.00
    PM1642
    PM1678
    PM1766
    PM1810
    PM2015    		 1642.00
    1678.00
    1766.00
    1810.00
    2015.00
    PM2155
    PM2220
    PM2295
    PM2330
    PM2453    		 2155.00
    2220.00
    2295.00
    2330.00
    2453.00
    PM2772
    PM2900
    PM3100    		 2772.00
    2900.00
    3100.00
