齿板

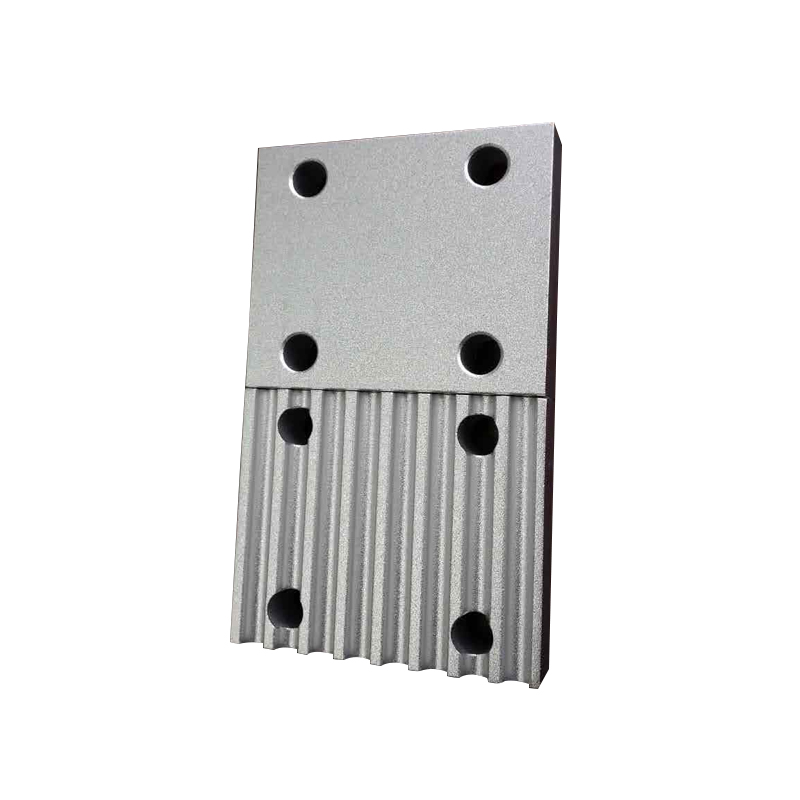

同步带夹板/固定夹/齿板用于同步带固定和张紧的关键部件,也称为同步带夹紧板或固定夹,常用于精密传动系统中。主要有传动准确平稳、耐磨损、抗疲劳、耐高温、易于维护等特点,可有效提升同步带的定位稳定性,防止打滑或松动,确保长时间的高效传动。其结构简单,安装维护便捷,广泛应用于自动化设备、包装机械、电子仪器、数控机床等领域,适合各种精密线性传动场景,提供可靠的固定与张紧解决方案。

  •



    齿板的规格及加工长度



    型号 皮带公称宽度 W A B T H L P d 型号 皮带公称宽度 W A B T H L P d
    MXL 025 6.4 26 18 4   10 11 3.4 3M,S3M
    P3M
    060 6 21 20 4 1.14 15 11 3.4
    037 9.5 22 0.51 14 010 10 25 15
    050 12.7 26   18 150 15 30 20
    XL 025 6.4 36 24 6 1.25 25 12 4.5 5M,S5M
    P5M
    100 10 35 26 6 1.81 25 16 4.5
    031 7.9 25 14 150 15 32 21
    037 9.5 26 16 250 25 42 31
    050 12.7 30 20 8M,S8M
    P8M
    150 15 56 34 8 2.85 40 22 5.5
    L 050 12.7 66 32 8 1.9 50 20 5.5 250 25 44 32
    075 19.1 38 26 300 30 50 37
    100 25.4 46 33 400 40 60 47
    150 38.1 58 46 T5,AT5 100 10 35 26 6 1.2 25 16 4.5
    H 075 19.1 89 38 10 2.3 70 26 5.5 150 15 32 21
    100 25.4 46 33 200 20 38 26
    150 38.1 58 45 250 25 43 31
    200 50.8 70 58 T10.AT10 150 15 70 34 8 2.5 50 22 5.5
    S2M,P2M 040 4 26 16 4   10 18 3.4 200 20 40 27
    060 6 18 0.76 10 250 25 44 32
    010 10 24   15 300 30 50 37



    齿板应用于开口同步带的两端连接,并与机器固定达到传动目的。

    型号 皮带公称宽度 w 一个 b t h l p d
    MXL 25 6.4 26 18 4 10 11 3.4
    37 9.5 22 0.51 14
    50 12.7 26 18
    Xl 25 6.4 36 24 6 1.25 25 12 4.5
    31 7.9 25 14
    37 9.5 26 16
    50 12.7 30 20
    L 50 12.7 66 32 8 1.9 50 20 5.5
    75 19.1 38 26
    100 25.4 46 33
    150 38.1 58 46
    h 75 19.1 89 38 10 2.3 70 26 5.5
    100 25.4 46 33
    150 38.1 58 45
    200 50.8 70 58
    S2M,P2M 40 4 26 16 4 10 18 3.4
    60 6 18 0.76 10
    10 10 24 15
    3M, S3M P3M 60 6 21 20 4 1.14 15 11 3.4
    10 10 25 15
    150 15 30 20
    5M, S5M P5M 100 10 35 26 6 1.81 25 16 4.5
    150 15 32 21
    250 25 42 31
    8M, S8M P8M 150 15 56 34 8 2.85 40 22 5.5
    250 25 44 32
    300 30 50 37
    400 40 60 47
    T5,AT5 100 10 35 26 6 1.2 25 16 4.5
    150 15 32 21
    200 20 38 26
    250 25 43 31
    T10,AT10 150 15 70 34 8 2.5 50 22 55
    200 20 40 27
    250 25 44 32
    300 30 50 37
